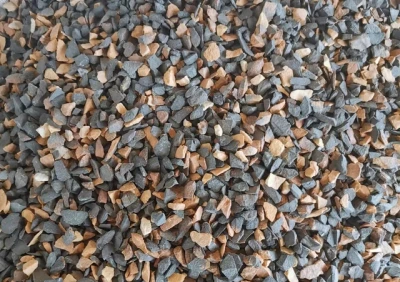

Inleiding tot Mulliet

Mulliet is onderverdeeld in drie typen: -mulliet, equivalent aan zuiver 3Al2O3·2SiO2, ook wel het 3:2-type genoemd; -mulliet, vaste oplossing met overmaat Al2O3, licht geëxpandeerd karakter, ook wel 2:1-type genoemd; Gamma-mulliet, vaste oplossing met een kleine hoeveelheid TiO2 en Fe2O3. Mulliet is stabiel wat betreft petrochemische eigenschappen en onoplosbaar in HF. De dichtheid is 3,03 g/cm3, Mohs-hardheid 6 ~ 7, smeltpunt 1870 graden, thermische geleidbaarheid (1000 graden) is 13,8 W/(m·K), lineaire uitzettingscoëfficiënt (20 ~ 1000 graden) is 5,3×{{ 30}} graad, elastische modulus 1,47×1010Pa.

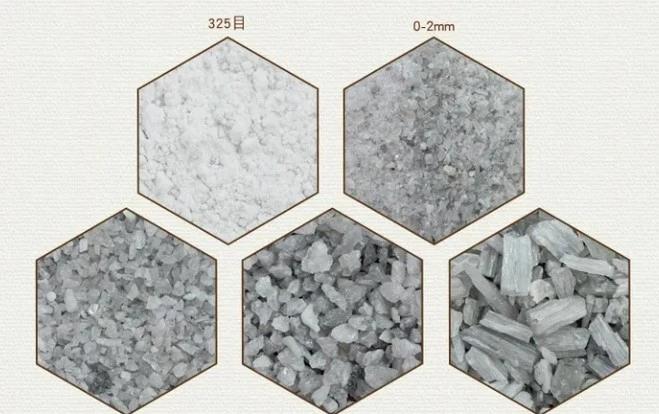

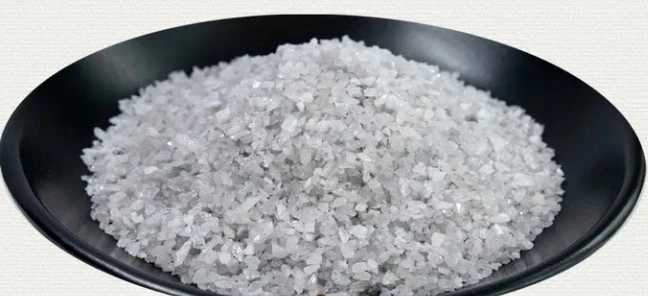

Mulliet is een vuurvaste grondstof met de kristallijne fase 3Al2O3.2SiO2 als hoofdbestanddeel. Mulliet is onderverdeeld in natuurlijk mulliet en synthetisch mulliet. Natuurlijk mulliet is zeldzaam en is over het algemeen synthetisch. De chemische samenstelling van mulliet is Al2O371,8% en SiO228,2%. De minerale structuur is een ruitvormig kristalsysteem en de kristallen zijn gerangschikt in lange kolommen, naalden en kettingen. Naaldmulliet wordt in de producten verspreid om een ​​stevig skelet te vormen.

Mulliet heeft goede mechanische en thermische eigenschappen bij hoge temperaturen, dus het synthetische mulliet en zijn producten hebben de voordelen van hoge dichtheid en zuiverheid, hoge structurele sterkte bij hoge temperaturen, lage kruipsnelheid bij hoge temperaturen, lage thermische uitzettingssnelheid, sterke chemische erosieweerstand en goede thermische schokbestendigheid.

De productie van mullietmaterialen kan in het algemeen plaatsvinden uit kaoliniet, mineralen uit de sillimanietgroep, aluminiumhydroxide of aluminiumoxide en direct gesynthetiseerd siliciumdioxide. Het kleimateriaal reageert met aluminiumoxide of mineralen uit de sillimanietgroep en industrieel aluminiumoxide onder de verwarmingsomstandigheden F om primair en secundair mulliet te vormen, en primair mulliet wordt gevormd in het bereik van 1000 ~ 1200 graden, en de kristallisatie wordt verhoogd door de temperatuur verder te verhogen. De vorming van secundair mulliet eindigt meestal bij 1650 graden. Om dichte mullietproducten te produceren, wordt gewoonlijk het tweestaps-sinterproces gebruikt. Mulliet komt in twee kristallijne vormen voor: naaldvormig en prismatisch. Naaldvormig mulliet versterkt de glasfase en de fase van de chemische samenstelling van het materiaal, en de vuurvastheid van naaldvormig mulliet is hoger dan die van prismatisch mulliet. Kaoliniet wordt snel verwarmd tot meer dan 1400 graden Celsius om naaldvormig mulliet te vormen. Anders vormt langzame verwarming tot een lagere temperatuur prismatisch mulliet. Er zijn ook meldingen van buisvormig en bolvormig mulliet; de eerste wordt verondersteld te wijten te zijn aan de verkeerde combinatie van silica en aluminiumoxide in de tetraëdrische grootte, resulterend in spanning veroorzaakt door de buisvormige vorm; de laatste wordt stikstofhoudende mulliet genoemd. De kenmerken van mulliet thermische uitzettingsanisotropie zorgen ervoor dat het een goede thermische stabiliteit heeft. Wanneer het geavanceerde mullietmateriaal als feederonderdelen wordt gebruikt, kan het direct worden vervangen door de lopende feeder zonder voorverwarmen.

Populaire tags: introductie tot mulliet, China introductie tot mullietfabrikanten, leveranciers
